U净智能淋浴方案-宿舍淋浴

针对公寓宿舍内场景设计：以四川某高校为例进行方案设计

工程概况

工程概况：学校位于四川自贡，学校共有6栋学生宿舍楼，设有独立卫生间，其中3#、4#宿舍楼分别1116人，5#、6#宿舍楼分别1302人，7#、8#宿舍楼分别1808人，男女生比例暂按1:1，总计住宿人数8452人。

服务周期：12年

方案设想：根据当地气象参数、学生用水量需求，拟建设入户式宿舍淋浴房。

方案设计

1、用水量需求设计

根据高校洗浴投资经验和宿舍洗浴模式下学生的生活习惯，男生日均用水量为20L/人、女生日均用水量为35L/人。本方案设计日均用水量为25L/人，总用水量211.3吨/天。

2、保温水箱数量及规格

根据用水量需求，设计水箱数量预计为6个。保温水箱为方形复合不锈钢保温水箱，保温水箱材料应符合现行国家标准《生活饮用水输配水设备及防护材料的安全性评价标准》规定的要求。

3、热泵机型选择和设计思路

每栋宿舍楼采用单独的空气源热泵加热系统，6栋宿舍楼设计总用水量211.3吨/天，安装12P变频空气源热水机组24台，保温水箱6个，水箱总容积262.5吨。

1小时供热量计算（以3#楼为例）

Qg=m*qr*C（tr-tl）*ρr*Cγ/T

Qg -设计小时供热量，kal

m-用水计算单位数，人

qr-热水用水定额

C-水比热，1kcal/kg.℃

tr -热水温度，℃，本案取55℃

tl -冷水进水初始温度，℃，本案取10℃

ρr -热水密度，1kg/L

Cγ-热水供应系统的热损失系数，一般取1.1～1.15，本案取1.1

T-热泵机组冬季设计工作时间，一般取16h～20h，本案取20h

根据前面所确定的气候条件，环境温度按7℃计算；冷水进水温度10℃，热水出水温度55℃计算。 Qg=1116*30*1*（55-10)*1*1.1÷20=82863kcal/h=96.4kW/h

单台CLRSJ-V210(180)/SN1(E1)在环境温度7℃时制热量为33kW/h，则需求台数为96.4/33=3台

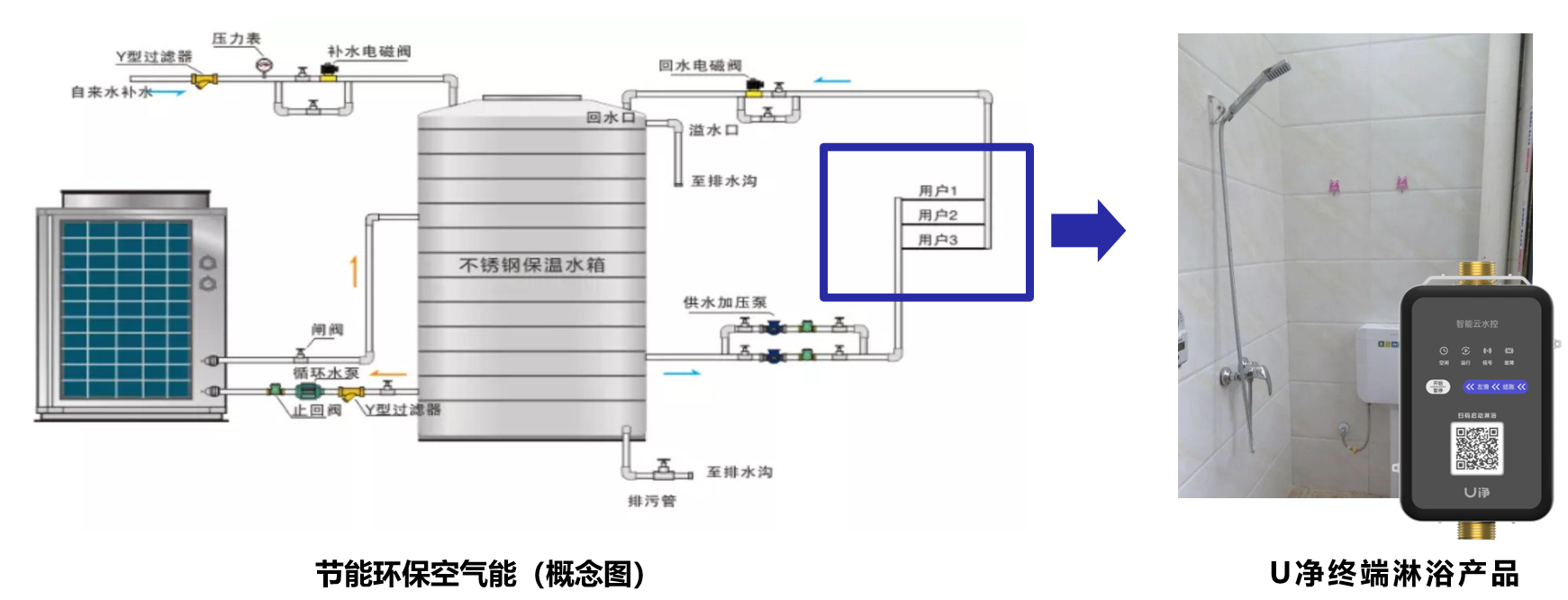

搭建原理示意图

变频优势

采用变频节能技术，低温季节高能力，常温季节高能效。

4、终端淋浴设施设计

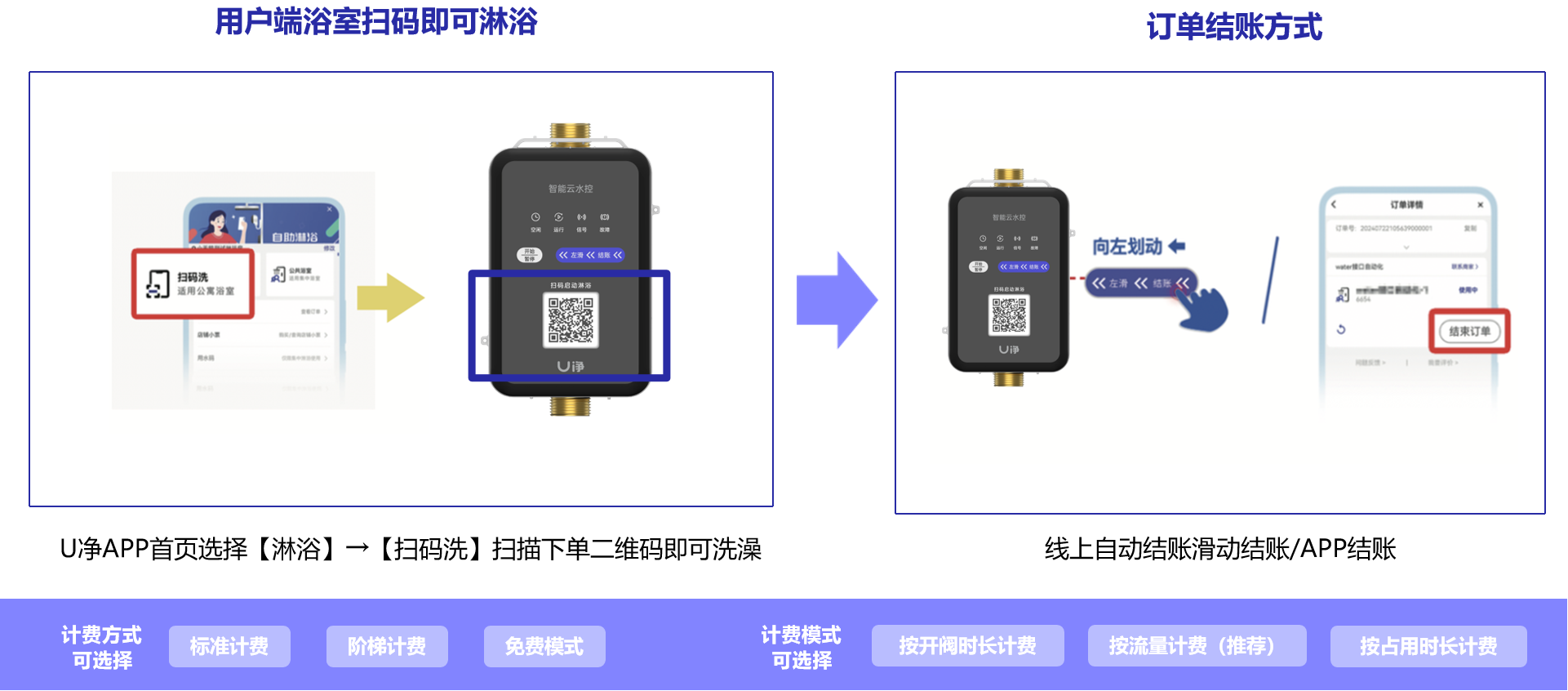

5、用户便捷使用

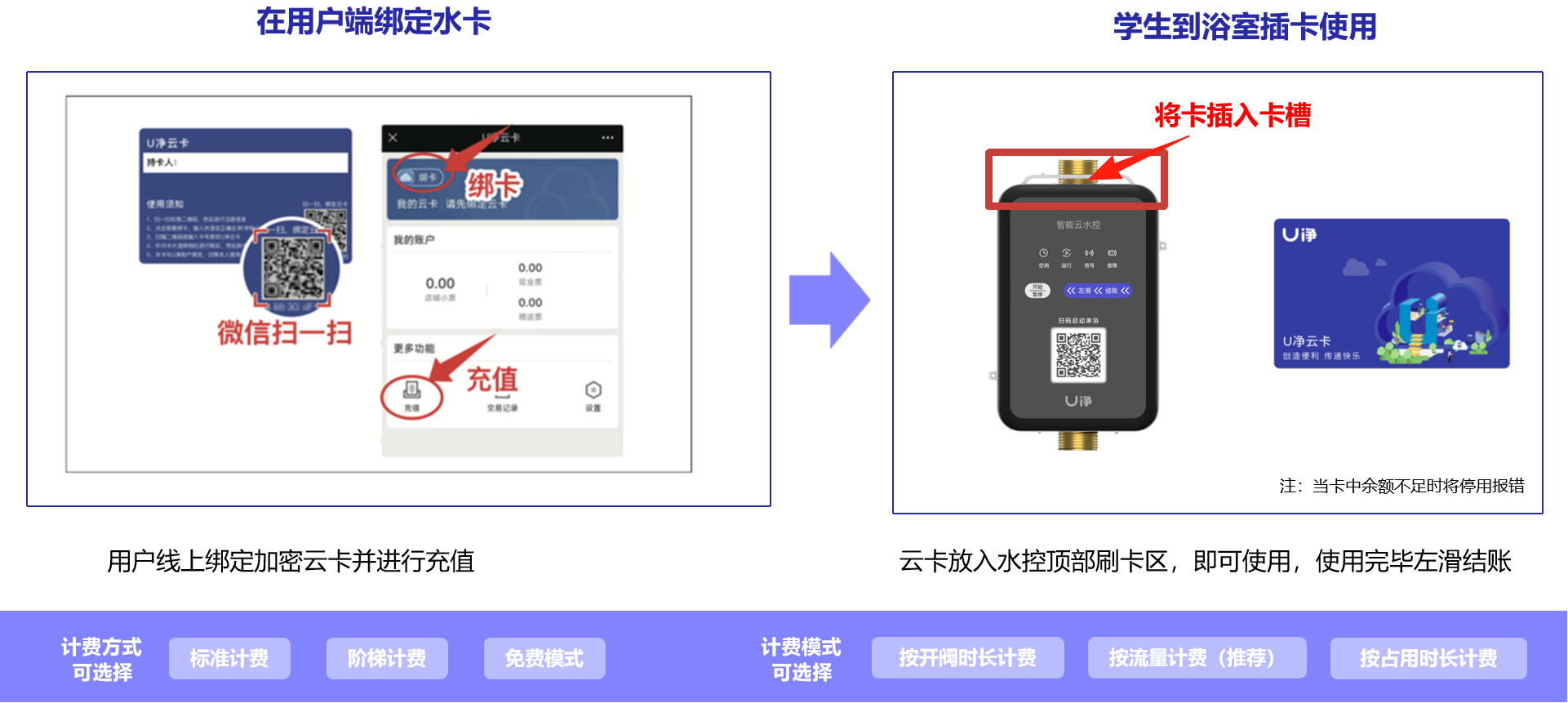

6、热水计费系统

7、项目投资及收益分析

水控产品特点

多彩提示简单操作

人性化设计，方便用户操作

蓝牙通讯传输更稳定

支持固件升级，保持设备高服务水平

过滤网

缩小了出口的面积，对水流进行二次分配，
橡胶封圈，密封性更强,节约宝贵的水资源

设备防水保护

采用封闭式安装，经过实验室测试确保设备防水性能优秀，
产品具备lP68检测报告。

内置二维码

有效避免二维码受潮破损造成的设备无法使用问题
同时有效确保设备使用寿命。

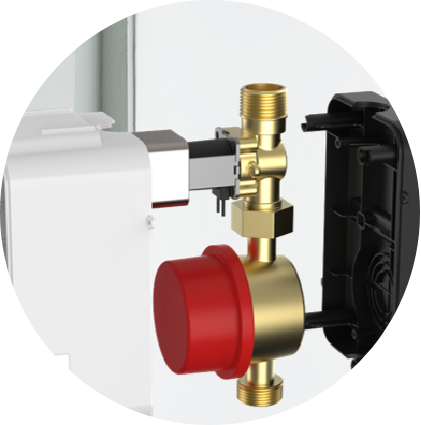

优质电磁阀

好的电磁阀搭配高效能水控器，更加耐用，
外加强磁保护罩，可抗30万高斯强磁。

防盗设计

接口处加入防盗防拆解设计，
防止用户恶意拆开盗用水资源。

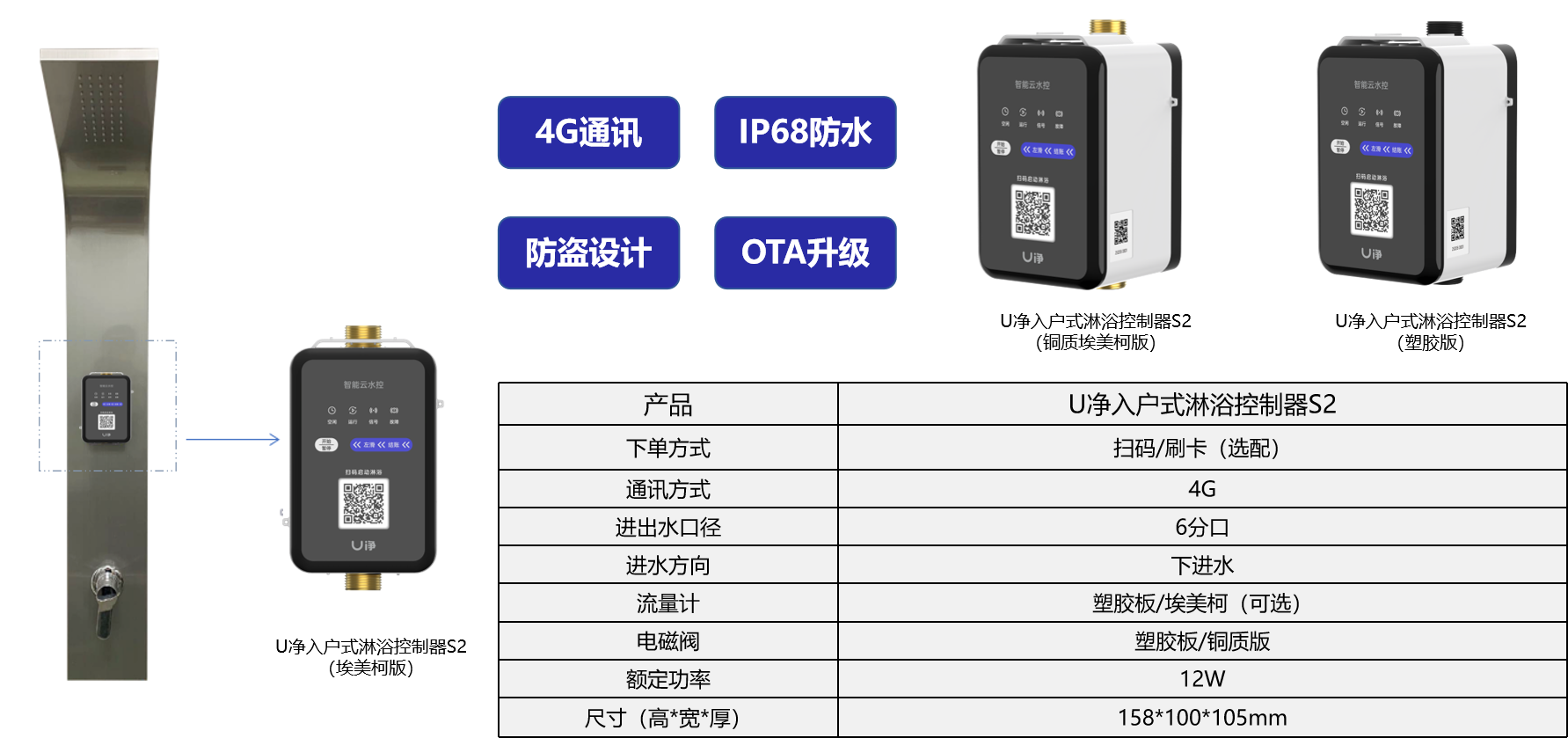

产品参数

用户端 · 便捷下单

商家端 · 淋浴订单管理

每条订单30多种维度，永久可查·可导出

商家端 · 人员管理

细化管理权限，灵活分工协作

商家端 · 多样化营销助手

帮助商家赚钱，提升30%营业收益

商家端 · 店铺小票

提高运营效率，降低退费成本

商家端 · 实时查看浴位分布

案例展示

合作流程

商务对接

生产企业/投标人等资质

信息获取报备/商务洽谈

定制方案

因地制宜，搭配设备选型

甄选设备增值方案

投标支持

招投标文件起草

投标支持

运营售后支持

项目建设运营服务指导

售后服务保障

您的问题都在这里

1、我有一个新淋浴项目，你们除了产品还能提供什么？我应该找谁？

U净除了提供产品，还提供招投标支持、方案策划，运营指导，专业技术支持团队，具体可以联系各大区业务经理进行对接。

2、产品包邮么？下单购买后什么时候能发货？

所有产品均包邮，根据您购买的量确定具体的发货时间。

3、用户充值的钱，怎么到我的账户？

U净用户每一笔充值订单，都会经过美的支付平台进入商家账户，通过下载加盟商App绑定银行卡进行提现。美的支付拥有支付牌照，拥有中国人民银行颁发的《支付业务许可证》合规合法，保障您的资金安全。

4、设备连接的网络要怎么处理？我自己安装WIFI路由器连接么？

具体看产品选择，蓝牙版水控器采用蓝牙通讯方案，无流量费无须单独通讯供电。密码版水控器采用wifi mesh通信方案，需要您根据实际情况安装路由器，密码水控设备会通过Wifi进行连接，设备无须单独再支付单台设备通讯资费。

5、管理平台后期收费么？是否有付费才能使用的功能？

U净管理平台不收取任何费用，除了微信和支付宝收取的千分之六手续费，无任何付费功能。
